ITEQ IT158 재료 자동차 시체 센서 FR4 PCB 자동차 센서 회로판

ITEQ IT158 재료 자동차 시체 센서 FR4 PCB 자동차 센서 회로판

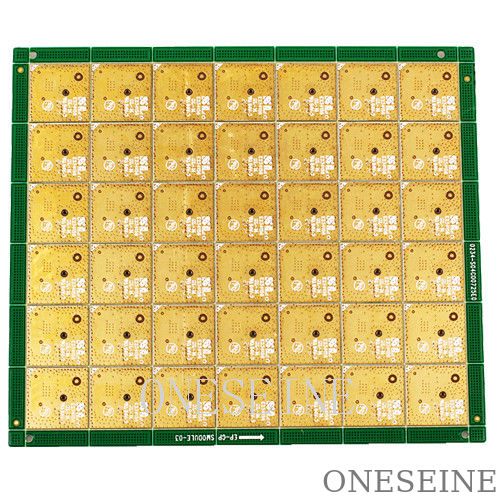

PCB 파라미터:

PCB 이름: 자동차 센서 PCB

레이어:4

PCB 두께:0.8+/-0.1mm

크기:135.84mm*117.83mm

PCB 물질:ITEQ (IT158)

미네홀:00.2mm

표면 마감:잠수 금

최소 선/폭:0.116mm/0.1mm

최종 제품:자동차 센서

차량 센서 PCB 보드 도입:

차량 센서는 자동차 컴퓨터 시스템의 입력 장치입니다. 차량 속도, 다양한 매체의 온도,엔진 작동 조건, 등 전기 신호로 변환하고 컴퓨터에 전송, 그래서 엔진은 최고의 상태입니다. 작동 상태. 차량에 대한 많은 센서가 있습니다.센서의 결함을 판단 할 때, 당신은 센서 자체를 고려할뿐만 아니라 오류가 발생하는 전체 회로를 고려해야합니다. 따라서, 오류를 검색하는 데, 센서를 검사하는 것 외에도,전선 배열을 확인, 센서와 전자 제어 장치 사이의 연결 장치 및 관련 회로.

센서 특성

센서는 특정 물리량을 감지하고 특정 규칙에 따라 가능한 입력 신호로 변환 할 수있는 장치 또는 장치입니다. 간단히 말해서,센서는 비전기를 전기로 변환합니다..

장치의 양

센서는 일반적으로 세 가지 부분으로 구성됩니다: 민감한 부품, 변환 부품 및 측정 회로.

1) 민감한 구성 요소는 측정 된 구성 요소를 직접 감지 (또는 반응) 할 수있는 구성 요소입니다.센서를 통해 측정되는 민감한 구성 요소는 측정된 값과 특정 관계를 갖는 비 전기적 양 또는 다른 양으로 변환됩니다..

2) 변환 구성 요소는 위의 비 전기 양을 전기 매개 변수로 변환합니다.

3) 측정 회로의 기능은 변환 구성 요소에 의해 입력 된 전기 매개 변수를 전압과 같은 측정 가능한 전기 양으로 변환하는 것입니다.전류 또는 표시용 주파수, 기록, 통제 및 처리

FR4 재료 종류

FR-4는 재료 두께와 화학적 특성에 따라 많은 다른 변형이 있습니다. 표준 FR-4 및 G10과 같이.다음 목록은 FR4 PCB 물질에 대한 몇 가지 일반적인 명칭을 보여줍니다..

표준 FR4: 이것은 FR4의 가장 일반적인 유형입니다. 약 140 ° C에서 150 ° C의 열 저항과 함께 좋은 기계적 및 습도 저항을 제공합니다.

FR4 고 Tg: 높은 Tg를 가진 FR4는 높은 열 순환과 150 °C 이상의 온도를 요구하는 응용 프로그램에 적합합니다. 표준 FR4는 150 °C 정도로 제한됩니다.높은 Tg를 가진 FR4는 훨씬 높은 온도에 견딜 수 있습니다..

높은 CTI를 가진 FR4: 높은 CTI (화학 열 상호 작용) 를 가진 FR4는 일반 FR4 물질보다 더 나은 열 전도성을 가지고 있습니다. 600 볼트 이상의 비교 추적 지수가 있습니다.

구리 라미네이트가 없는 FR4: 구리 라미네이트가 없는 FR4는 뛰어난 기계적 강도를 가진 전도성이 없는 재료입니다. 주로 단열판과 판 받침대에 적합합니다.

FR4 G10: FR-4 G10은 탄탄한 핵 물질로 우수한 기계적 특성, 높은 열 충격 저항성, 우수한 변압성 특성 및 좋은 전기 단열 성질을 가지고 있습니다.

FR4 PCB 재료 는 무엇 입니까?

FR-4는 인쇄 회로 보드 (PCB) 를 제조하는 데 사용되는 고강도, 고저항성, 유리 강화 된 에팍시 라미네이트 재료입니다.국립 전기 제조업체 협회 (NEMA) 는 유리로 강화 된 에포시 라미네이트의 표준으로 정의합니다..

FR 는 불 retardant 를 뜻 하며, 4 는 이 유형의 라미네이트 를 다른 비슷한 재료 들 과 구별 한다. 이 특정 라미네이트 는 유리 로 강화 된 에포시 樹脂 로 짜여 있다.

FR-4 PCB는 인접한 라미네이트 재료로 제조된 보드를 의미합니다. 이 물질은 양면, 단면 및 다층 보드에 통합됩니다.

ONESEINE의 표준 FR-4 재료 특성

높은 유리 전환 온도 (Tg) (150Tg 또는 170Tg)

높은 분해 온도 (Td) (> 345o C)

낮은 열 확장 계수 (CTE) ((2.5%-3.8%)

다이렉트릭 상수 (@ 1 GHz): 4.25-4.55

분산 요인 (@ 1 GHz): 0016

UL 등급 (94V-0, CTI = 최소 3)

표준 및 납 없는 조립과 호환됩니다.

라미네이트 두께 0.005~0.125~

사용 가능한 프리프레그 두께 (라미네이션 후 대략):

(1080 유리 스타일) 0.0022

(2116 유리 스타일) 0.0042

(7628 유리 스타일) 0.0075

FR4 PCB 응용 프로그램:

FR-4는 인쇄 회로 보드 (PCB) 에 사용되는 일반적인 재료이다. 얇은 구리 엽층은 일반적으로 FR-4 유리 에포시 패널의 한쪽 또는 양쪽으로 가루가 되어 있다.이들은 일반적으로 구리 래미네이트로 불립니다.구리 두께 또는 구리 무게는 다를 수 있으므로 별도로 지정됩니다.

FR-4는 또한 릴레, 스위치, 스탠도프, 버스바, 윙어, 아크 쉴드, 트랜스포머 및 나사 단말 스트립의 건설에 사용됩니다.

고주파 PCB 재료의 요구 사항:

(1) 다이 일렉트릭 상수 (Dk) 는 매우 안정적이어야 합니다.

(2) 다이렉트릭 손실 (Df) 이 작아야 하며, 이는 주로 신호 전송 품질에 영향을 미칩니다. 다이렉트릭 손실이 작을수록 신호 손실도 작습니다.

(3) 구리 포일 분리로 인한 추위와 열의 변화의 불일치 때문에 가능한 한 구리 포일 열 팽창 계수.

(4) 낮은 물 흡수, 높은 물 흡수 습기에 영향을 줄 때 변압수 상수 및 변압수 손실.

(5) 다른 열 저항성, 화학 저항성, 충격 강도, 껍질 강도 등도 좋은 것이어야 합니다.
