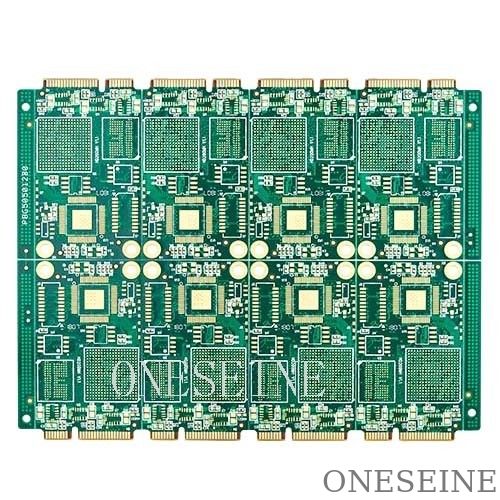

가전제품 8L 금 손가락 5U 몰입 금 370hr Fr 4 고 Tg PCB
다층 PCB 사양:
모델 |
오네세인 |
최소 선 간격 |
0.35mm |
최소 선 너비 |
0.35mm |
소재 |
쉐냐 S7136 FR4 TG170 |
용접 마스크 색상 |
녹색,백색,검은색 또는 맞춤형 |
종류 |
CEM - 전자제품 제조, 조립 및 제조 |
보드 모양 |
맞춤형 |
크기 |
180* 320mm |
계층 수 |
8층 |
신청서 |
1우편 및 통신 2서비스, 소비자 3전기 에너지, 4의료 장비, 5- 오토 6가전제품 등 |
포장 |
진공 패키지로 포장하고 카튼 상자가 항해에 적합합니다. |
PCB판에 있는 금 손가락의 의미는?
연결 금손가락은 메모리 모듈과 메모리 슬롯 사이의 연결이고 모든 신호는 금손가락을 통해 전송됩니다.금 손가락은 금 선도적인 접촉의 다수로 구성됩니다표면은 금으로 칠하고 전도성 접촉이 손가락처럼 배치되어 있기 때문에 "황금 손가락"이라고 불립니다.금손가락 은 산화 에 매우 견딜 수 있고 전도성 이 높기 때문 에, 금 은 특별 한 과정 을 통해 구리 로 덮인 판 에 금 층 을 가집니다.그러나 금의 높은 가격 때문에, 더 많은 메모리는 현재 틴 접시에 의해 대체됩니다. 1990 년대 이후, 틴 재료는 인기가되었습니다. 현재, 메인보드의 "황금 손가락",메모리 및 그래픽 카드는 거의 항상 사용됩니다.틴 재료, 고성능 서버 / 워크스테이션 액세서리 일부 접촉 포인트만 금 칠 된 방법을 계속 사용할 것입니다, 가격은 자연스럽게 높습니다.
금손가락: (금손가락 또는 엣지 커넥터) PCB의 한쪽 끝을 커넥터 카드 슬롯에 삽입합니다.그리고 연결 핀을 사용 pcb 보드의 외부 연결으로 해당 핀과 패드 또는 구리 접촉을 만들기. 전도의 목적을 달성하기 위해, 그리고 이 패드 또는 PCB 보드의 구리 판에 니켈 또는 금을 접착, 그것은 손가락 모양이기 때문에, 그것은 금 손가락이라고합니다.금 이 선택 된 이유 는 금 의 뛰어난 전도력 과 산화 저항력 때문 이다하지만 금의 가격은 매우 높기 때문에 금 손가락과 같은 금으로 칠하는 데만 사용됩니다.
고 TG PCB특징:
우수한 열 분산, 3-4 배
일반 FR-4보다 낫습니다.
우수한 열 및 단열 신뢰성
우수한 처리 가능성과 낮은 Z-CTE
고온 PCB로도 알려진 고 TG (ingila transition) PCB는 고온에 견딜 수 있도록 설계된 인쇄 회로 보드의 일종이다.
유리 전환 온도는 PCB에 사용되는 樹脂 물질이 고체, 딱딱한 상태에서 더 유연하거나 고무 상태로 전환하는 온도를 의미합니다.표준 PCB는 일반적으로 유리 전환 온도가 약 130-140 °C입니다.그러나 높은 TG PCB는 일반적으로 150 °C에서 180 °C 또는 더 높은 유리 전환 온도를 갖도록 설계됩니다.
PCB 물질의 높은 TG 값은 크기가 크게 변하거나 기계적 무결성을 잃지 않고 더 많은 열에 견딜 수 있습니다.이것은 높은 온도 환경과 관련된 응용 프로그램에 적합한 높은 TG PCB를 만듭니다., 전력 전자, 자동차 전자, 항공 우주 시스템 및 산업 장비.
고 TG PCB는 일반적으로 열적으로 안정적인 樹脂 시스템을 가진 전문 라미네이트를 사용하여 만들어집니다.더 높은 TG 등급을 가진 FR-4 또는 폴리마이드 (PI) 또는 세라믹으로 채워진 라미네이트와 같은 다른 고급 재료이 재료는 표준 PCB 재료에 비해 더 나은 열 안정성, 더 낮은 열 팽창 계수 (CTE) 및 향상 된 기계적 강도를 보여줍니다.
고 TG PCB의 제조 과정은 구리 흔적, 비아,그리고 다른 부품은 조립 및 작동 중에 더 높은 온도에 견딜 수 있습니다.이것은 라미네이션 도중 제어 된 난방 및 냉각 프로파일 사용, 향상 된 구리 접착 기술 및 적절한 용접 마스크 재료 및 프로세스를 보장하는 것을 포함 할 수 있습니다.
전체적으로, 높은 TG PCB는 고온 노출이 우려되는 까다로운 애플리케이션에 적합하도록 하는 향상된 열 저항성과 신뢰성을 제공합니다.
